Четырехскатная крыша, также известная как вальмовая, представляет собой элегантное и практичное решение для многих домов. Ее конструкция обеспечивает отличную устойчивость к ветру и осадкам, а также придает зданию эстетичный внешний вид. Однако, прежде чем приступить к строительству, необходимо тщательно спланировать и рассчитать кровлю, чтобы обеспечить ее надежность и долговечность. Этот процесс требует внимания к деталям и понимания основных принципов геометрии и строительной механики, и в этой статье мы подробно разберем все этапы расчета.
Основные элементы четырехскатной крыши
Прежде чем приступить к расчетам, важно понять, из каких элементов состоит четырехскатная крыша:
- Стропила: Несущие элементы, поддерживающие кровельное покрытие.
- Мауэрлат: Брус, уложенный по периметру стен здания и служащий опорой для стропил.
- Коньковый прогон: Горизонтальный брус, соединяющий верхние концы стропил и обеспечивающий дополнительную жесткость конструкции.
- Вальмы: Наклонные треугольные скаты, заменяющие фронтоны.
- Ендова: Внутренний угол, образующийся на стыке двух скатов.
- Свес: Выступающая часть крыши, защищающая стены от осадков.
Необходимые измерения и исходные данные
Точные расчеты кровли невозможны без корректных исходных данных. Вам понадобятся следующие измерения:
- Длина и ширина дома: Определяют площадь кровли.
- Высота подъема крыши: Влияет на угол наклона скатов и количество необходимых материалов.
- Угол наклона скатов: Зависит от климатических условий региона и выбранного кровельного материала. Более крутой угол лучше отводит воду и снег, но увеличивает ветровую нагрузку.
- Длина свесов: Обычно варьируется от 40 до 60 см, но может быть и больше в зависимости от архитектурных особенностей здания.
Определение угла наклона скатов
Угол наклона скатов – один из ключевых параметров, влияющих на выбор кровельного материала и расчет снеговой и ветровой нагрузки. Рекомендуемый угол зависит от климата, дизайна дома и материала покрытия. Для регионов с обильными снегопадами рекомендуется более крутой угол (35-45 градусов), чтобы снег лучше сходил с крыши. Для регионов с сильными ветрами, наоборот, лучше выбирать более пологий угол (15-30 градусов), чтобы уменьшить ветровую нагрузку.
Расчет площади кровли
Расчет площади кровли – важный этап, необходимый для определения количества кровельного материала, гидроизоляции, утеплителя и других комплектующих. Для четырехскатной крыши расчет производится отдельно для каждого ската, а затем суммируется.
Расчет площади боковых скатов
Боковые скаты, как правило, имеют прямоугольную форму. Площадь прямоугольника рассчитывается по формуле: S = длина x ширина. В данном случае, длина – это длина дома, а ширина – это длина ската, которую необходимо рассчитать с учетом угла наклона.
Длина ската рассчитывается по формуле: L = длина дома / cos(угол наклона). Угол наклона должен быть выражен в радианах. Для перевода градусов в радианы используйте формулу: радианы = градусы * π / 180.

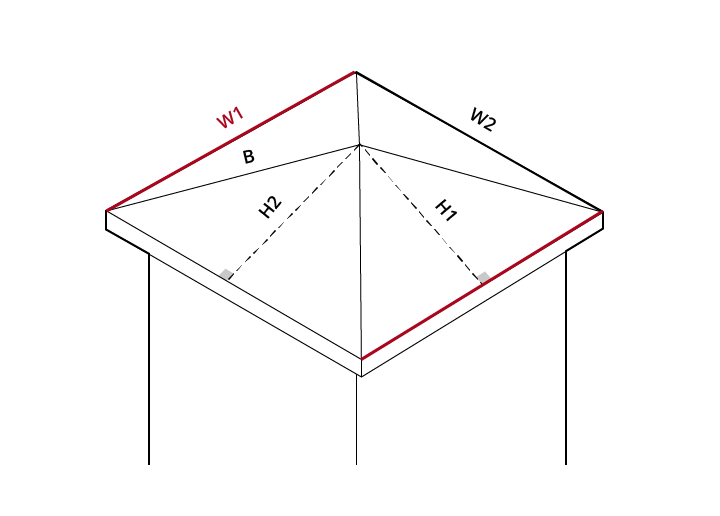

Расчет площади вальм
Вальмы имеют форму треугольника. Площадь треугольника рассчитывается по формуле: S = (1/2) * основание * высота. Основание – это ширина дома, а высота – это высота вальмы, которую необходимо рассчитать.
Высота вальмы рассчитывается по формуле, аналогичной расчету длины бокового ската: H = (ширина дома / 2) / cos(угол наклона).
Суммарная площадь кровли
После расчета площади каждого ската необходимо сложить все значения, чтобы получить общую площадь кровли. Не забудьте добавить запас на нахлесты и обрезки, который обычно составляет 10-15%.
Расчет количества кровельного материала
После определения площади кровли необходимо рассчитать количество кровельного материала. Этот расчет зависит от типа выбранного материала (металлочерепица, профнастил, гибкая черепица и т.д.) и его размеров.
Металлочерепица и профнастил
Для металлочерепицы и профнастила необходимо знать полезную ширину листа. Полезная ширина – это ширина листа, которая остается после нахлеста. Количество листов рассчитывается по формуле: количество листов = общая длина ската / полезная ширина листа. Полученное значение необходимо округлить в большую сторону.
Количество рядов листов рассчитывается по формуле: количество рядов = общая длина ската / длина листа. Полученное значение также необходимо округлить в большую сторону.
Гибкая черепица
Для гибкой черепицы количество упаковок рассчитывается исходя из площади, которую покрывает одна упаковка. Необходимо знать площадь одного гонта и количество гонтов в упаковке. Площадь, покрываемая одной упаковкой, рассчитывается по формуле: площадь упаковки = площадь гонта * количество гонтов в упаковке.
Количество упаковок рассчитывается по формуле: количество упаковок = общая площадь кровли / площадь упаковки. Полученное значение необходимо округлить в большую сторону.
Расчет стропильной системы
Расчет стропильной системы – один из самых сложных и ответственных этапов. Он требует учета множества факторов, таких как снеговая и ветровая нагрузка, вес кровельного материала, шаг стропил и сечение стропил.
Определение снеговой и ветровой нагрузки
Снеговая и ветровая нагрузка зависят от региона строительства. Значения этих нагрузок можно найти в строительных нормах и правилах (СНиП). Необходимо учитывать не только средние значения, но и максимальные, которые могут возникать в экстремальных погодных условиях.
Выбор шага стропил
Шаг стропил – это расстояние между соседними стропилами. Оптимальный шаг зависит от сечения стропил и нагрузки на крышу. Обычно шаг стропил варьируется от 60 до 120 см. Чем больше нагрузка, тем меньше должен быть шаг.
Определение сечения стропил
Сечение стропил – это размер поперечного сечения стропильного бруса. Сечение стропил зависит от длины стропил, шага стропил и нагрузки на крышу. Для определения сечения стропил можно использовать специальные таблицы и калькуляторы, которые учитывают все необходимые параметры.
Расчет количества стропил
Количество стропил рассчитывается по формуле: количество стропил = (длина дома / шаг стропил) + 1. Необходимо добавить запас на обрезки и возможные дефекты.
Расчет обрешетки
Обрешетка – это настил из досок или брусков, который крепится к стропилам и служит основанием для кровельного материала. Расчет обрешетки зависит от типа кровельного материала и шага стропил.
Расчет шага обрешетки
Шаг обрешетки – это расстояние между соседними досками или брусками обрешетки. Шаг обрешетки зависит от типа кровельного материала. Например, для металлочерепицы шаг обрешетки обычно составляет 35-40 см, а для гибкой черепицы требуется сплошной настил из фанеры или ОСП.
Расчет количества материала для обрешетки
Количество материала для обрешетки рассчитывается исходя из общей площади кровли и шага обрешетки. Необходимо учитывать нахлесты и обрезки.
Расчет водосточной системы
Водосточная система необходима для отвода воды с крыши и защиты стен и фундамента здания от влаги. Расчет водосточной системы включает в себя определение диаметра желобов и труб, количества воронок и крепежных элементов.
Определение диаметра желобов и труб
Диаметр желобов и труб зависит от площади кровли и интенсивности осадков в регионе. Чем больше площадь кровли и чем выше интенсивность осадков, тем больше должен быть диаметр желобов и труб.
Расчет количества воронок
Количество воронок зависит от длины желобов. Обычно устанавливают одну воронку на каждые 10-12 метров желоба.
Расчет количества крепежных элементов
Количество крепежных элементов зависит от типа водосточной системы и шага крепления. Необходимо использовать качественные крепежные элементы, чтобы обеспечить надежную фиксацию водосточной системы.
Дополнительные материалы и комплектующие
Помимо основных материалов, таких как кровельный материал, стропила и обрешетка, необходимо учитывать дополнительные материалы и комплектующие, такие как:
- Гидроизоляция: Защищает стропильную систему от влаги.
- Утеплитель: Обеспечивает теплоизоляцию кровли.
- Пароизоляция: Защищает утеплитель от влаги, поступающей изнутри помещения.
- Вентиляционные элементы: Обеспечивают вентиляцию подкровельного пространства.
- Крепежные элементы: Гвозди, саморезы, скобы и т.д.
- Доборные элементы: Коньковые планки, ендовы, торцевые планки и т.д.
Программное обеспечение для расчета кровли
Для упрощения расчетов кровли можно использовать специализированное программное обеспечение. Существует множество программ, как платных, так и бесплатных, которые позволяют автоматизировать расчеты и минимизировать вероятность ошибок. Эти программы обычно учитывают все необходимые параметры, такие как снеговая и ветровая нагрузка, тип кровельного материала, шаг стропил и т.д.
Примерами таких программ являются:
- RoofCon: Профессиональная программа для расчета кровли.
- SketchUp: Программа для 3D-моделирования, которая позволяет создавать модели крыш и рассчитывать их параметры.
- Онлайн-калькуляторы: Множество онлайн-калькуляторов, которые позволяют быстро рассчитать площадь кровли, количество кровельного материала и другие параметры.
Использование программного обеспечения позволяет значительно упростить процесс расчета кровли и избежать ошибок, которые могут привести к серьезным проблемам в будущем.
Расчет кровли – это сложный и ответственный процесс, требующий внимательности и точности. Не стоит пренебрегать этим этапом, так как от правильности расчетов зависит надежность и долговечность всей конструкции. Если вы не уверены в своих силах, лучше обратиться к профессионалам, которые помогут вам выполнить расчеты и выбрать оптимальные материалы.
Краткое описание: Подробное руководство по расчету кровли для четырехскатной крыши, включающее все необходимые этапы и формулы для расчета кровли.
