Правильный уклон канализационной трубы – это залог эффективной и бесперебойной работы всей системы водоотведения. Недостаточный уклон может привести к засорам и застою сточных вод, а избыточный – к быстрому обезвоживанию и образованию отложений на стенках трубы. Поэтому, при проектировании и монтаже канализационной системы необходимо точно рассчитывать и соблюдать рекомендованные значения уклона. В этой статье мы подробно рассмотрим, как правильно рассчитать и обеспечить необходимый уклон для канализации на метр, учитывая различные факторы и нормативные требования.
Зачем нужен правильный уклон канализации?
Канализационная система, работающая самотеком, полагается на силу тяжести для транспортировки сточных вод. Правильный уклон обеспечивает необходимую скорость потока, достаточную для смыва твердых частиц и предотвращения их оседания на стенках труб. Если уклон слишком мал, скорость потока снижается, и твердые частицы оседают, постепенно засоряя трубу. Слишком большой уклон, наоборот, может привести к тому, что жидкая фракция сточных вод будет убегать слишком быстро, оставляя твердые частицы позади, что также способствует образованию засоров.
Последствия неправильного уклона
Несоблюдение рекомендованных значений уклона при монтаже канализационной системы может привести к серьезным проблемам, требующим дорогостоящего ремонта или даже полной замены системы. Вот некоторые из наиболее распространенных последствий:
- Засоры: Оседание твердых частиц и образование отложений на стенках труб из-за недостаточной скорости потока.
- Неприятные запахи: Застой сточных вод в трубах, приводящий к образованию сероводорода и других газов с неприятным запахом.
- Повреждение труб: Накопление отложений и засоров может привести к коррозии и разрушению труб.
- Протечки: Засоры и повышенное давление в системе могут привести к протечкам в местах соединения труб.
- Необходимость частого обслуживания: Частые засоры требуют регулярной прочистки труб, что увеличивает затраты на обслуживание системы.
Нормативные требования к уклону канализации
Существуют четкие нормативные требования к уклону канализационных труб, установленные строительными нормами и правилами (СНиП). Эти требования зависят от диаметра трубы и предназначены для обеспечения оптимальной скорости потока и предотвращения засоров. Важно отметить, что соблюдение этих норм является обязательным при проектировании и монтаже канализационных систем.
Основные нормативные значения уклона

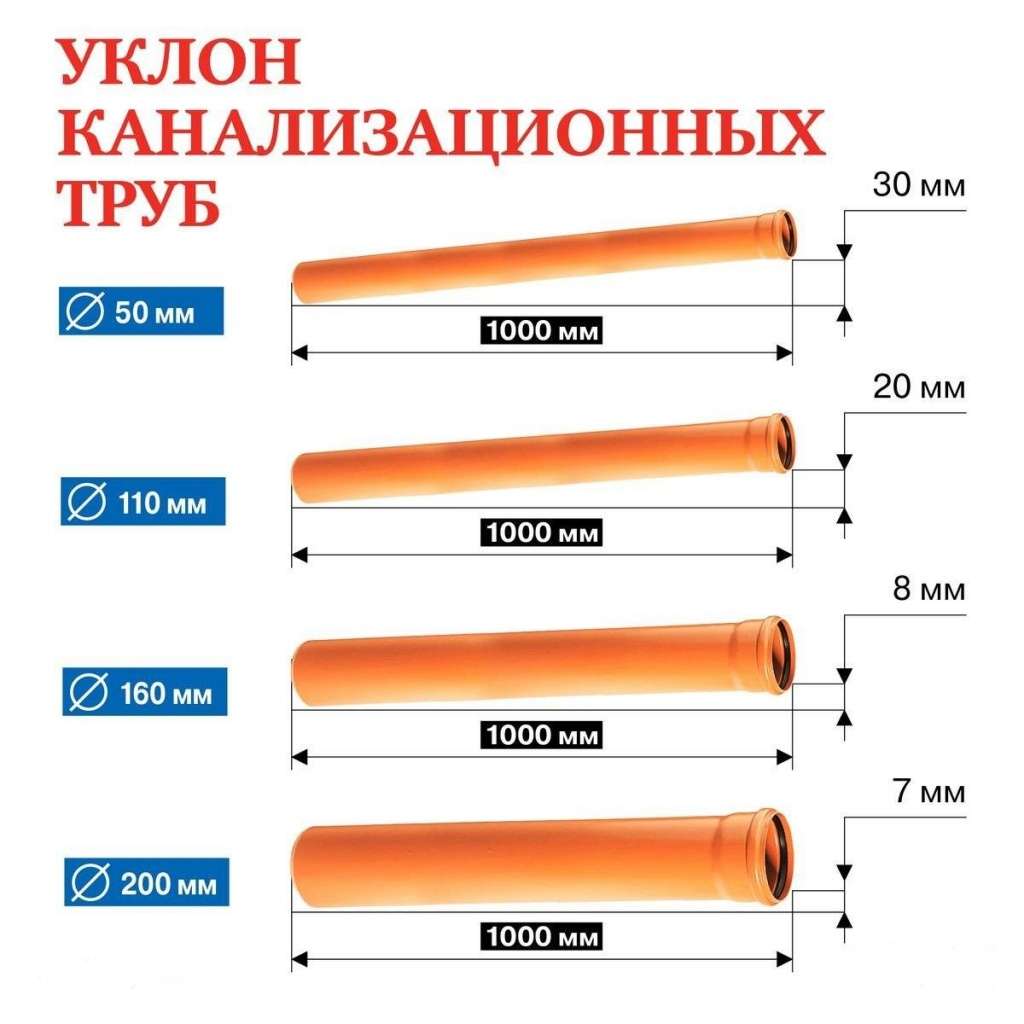

Согласно СНиП, минимальный уклон для канализационных труб зависит от их диаметра. Для труб диаметром 50 мм (обычно используемых для подключения сантехнических приборов) минимальный уклон составляет 0,03, то есть 3 см на метр трубы. Для труб диаметром 110 мм (используемых для стояков и выпусков) минимальный уклон составляет 0,02, то есть 2 см на метр трубы. Максимальный уклон для канализационных труб не должен превышать 0,15 (15 см на метр трубы), чтобы избежать быстрого обезвоживания и образования отложений.
Важно помнить, что это минимальные значения. В некоторых случаях, например, при большой протяженности трубопровода или сложном рельефе местности, может потребоваться увеличение уклона. Однако, в любом случае, необходимо соблюдать максимальное значение, чтобы избежать проблем с эксплуатацией системы.
Таблица нормативных уклонов
Для удобства, представим нормативные значения уклона в виде таблицы:
| Диаметр трубы (мм) | Минимальный уклон (см/м) | Максимальный уклон (см/м) |
|---|---|---|
| 50 | 3 | 15 |
| 110 | 2 | 15 |
Как рассчитать уклон канализации на метр
Расчет уклона канализационной трубы – важный этап при проектировании и монтаже системы водоотведения. Для правильного расчета необходимо учитывать длину трубопровода, перепад высот между начальной и конечной точками, а также диаметр трубы. Существует несколько способов расчета уклона, которые мы рассмотрим ниже.
Формула расчета уклона
Самый простой способ расчета уклона – использование следующей формулы:
Уклон = (Перепад высот) / (Длина трубопровода)
Перепад высот – это разница в высоте между начальной и конечной точками трубопровода. Длина трубопровода – это расстояние между этими точками. Результат, полученный по этой формуле, показывает, насколько сантиметров должна опускаться труба на каждый метр своей длины.
Пример: Допустим, длина канализационной трубы составляет 10 метров, а перепад высот между начальной и конечной точками – 30 см. Тогда уклон будет равен 30 см / 10 м = 3 см/м. Это соответствует минимальному уклону для трубы диаметром 50 мм.
Использование строительного уровня с уклономером
Более точный способ определения уклона – использование строительного уровня с уклономером. Уклономер позволяет измерить угол наклона поверхности с высокой точностью. Для этого необходимо установить уровень на трубу и отрегулировать его до тех пор, пока пузырек в уровне не окажется в центре. Затем, по шкале уклономера можно определить угол наклона трубы, который необходимо перевести в уклон в сантиметрах на метр.
Применение лазерного уровня
Самым точным и удобным способом определения уклона является использование лазерного уровня. Лазерный уровень проецирует горизонтальную или вертикальную линию на поверхность, что позволяет легко определить перепад высот на заданном расстоянии. Для этого необходимо установить лазерный уровень в начальной точке трубопровода и отметить высоту лазерной линии на конечной точке. Разница между этими высотами и будет перепадом высот, который можно использовать для расчета уклона по формуле, приведенной выше.
Практические советы по обеспечению правильного уклона
Обеспечение правильного уклона канализационной трубы – это не только теоретический расчет, но и практическая реализация на этапе монтажа. Для этого необходимо соблюдать ряд рекомендаций и использовать специальные инструменты и приспособления.
Использование хомутов и креплений
Для надежной фиксации канализационных труб и обеспечения необходимого уклона необходимо использовать специальные хомуты и крепления. Хомуты должны быть установлены на достаточном расстоянии друг от друга, чтобы предотвратить провисание трубы. Крепления должны быть регулируемыми, чтобы можно было точно выставить необходимый уклон. При выборе хомутов и креплений необходимо учитывать диаметр трубы и материал, из которого она изготовлена.
Контроль уклона в процессе монтажа
Уклон необходимо контролировать на каждом этапе монтажа канализационной системы. Для этого можно использовать строительный уровень с уклономером или лазерный уровень. После установки каждого участка трубы необходимо проверять уклон и, при необходимости, корректировать его. Особое внимание следует уделять местам соединения труб, так как именно здесь чаще всего возникают отклонения от заданного уклона.
Учет особенностей грунта
При прокладке канализационных труб в грунте необходимо учитывать особенности грунта. Нестабильный грунт может со временем проседать, что приведет к изменению уклона трубы. Чтобы избежать этого, необходимо укрепить грунт под трубой, например, с помощью бетонной подушки или песчаной подсыпки. Также необходимо предусмотреть возможность компенсации просадки грунта, например, с помощью телескопических муфт.
Выбор материалов для канализационной системы
Выбор материалов для канализационной системы также играет важную роль в обеспечении ее надежной и долговечной работы. Для канализационных труб рекомендуется использовать материалы, устойчивые к коррозии и агрессивным средам, например, полипропилен (ПП) или поливинилхлорид (ПВХ). Также необходимо выбирать фитинги и уплотнительные элементы, соответствующие материалу труб и обеспечивающие герметичное соединение.
- Полипропилен (ПП): Устойчив к высоким температурам и химическим воздействиям, подходит для горячей воды.
- Поливинилхлорид (ПВХ): Легкий и прочный материал, устойчив к коррозии, но не подходит для высоких температур.
- Чугун: Традиционный материал для канализационных труб, отличается высокой прочностью и долговечностью, но подвержен коррозии.
Типичные ошибки при монтаже канализации и как их избежать
Даже при соблюдении всех правил и рекомендаций при монтаже канализационной системы могут быть допущены ошибки, которые приведут к ее неправильной работе. Рассмотрим некоторые из наиболее распространенных ошибок и способы их предотвращения.
Недостаточный уклон
Это самая распространенная ошибка, приводящая к засорам и застою сточных вод. Чтобы избежать этой ошибки, необходимо тщательно рассчитывать и контролировать уклон на каждом этапе монтажа. Используйте строительный уровень с уклономером или лазерный уровень для точного измерения уклона. Убедитесь, что уклон соответствует нормативным требованиям для используемого диаметра трубы.
Избыточный уклон
Слишком большой уклон также может привести к проблемам, таким как быстрое обезвоживание и образование отложений на стенках труб. Чтобы избежать этой ошибки, необходимо соблюдать максимальное значение уклона, установленное нормативными требованиями. При необходимости, используйте специальные фитинги для уменьшения уклона.
Неправильное соединение труб
Негерметичное соединение труб может привести к протечкам и неприятным запахам. Чтобы избежать этой ошибки, необходимо использовать качественные фитинги и уплотнительные элементы, соответствующие материалу труб. Тщательно затягивайте соединения и проверяйте их на герметичность после монтажа.
Отсутствие вентиляции
Отсутствие вентиляции в канализационной системе может привести к образованию вакуума в трубах, что затрудняет слив воды и способствует образованию засоров. Чтобы избежать этой ошибки, необходимо установить вентиляционный стояк, который обеспечивает приток воздуха в систему и выравнивает давление.
Неправильный выбор материалов
Использование неподходящих материалов для канализационных труб может привести к их коррозии и разрушению. Чтобы избежать этой ошибки, необходимо выбирать материалы, устойчивые к коррозии и агрессивным средам, например, полипропилен (ПП) или поливинилхлорид (ПВХ). Также необходимо учитывать температуру сточных вод и выбирать материалы, которые выдерживают высокие температуры.
Инструменты и оборудование для монтажа канализации
Для качественного и быстрого монтажа канализационной системы необходимо использовать специальные инструменты и оборудование. Вот некоторые из наиболее важных инструментов:
- Труборез: Для ровной и аккуратной резки труб.
- Фаскосниматель: Для снятия фаски с края трубы после резки, что облегчает соединение с фитингами.
- Сварочный аппарат для пластиковых труб: Для сварки полипропиленовых труб.
- Разводной ключ: Для затягивания фитингов.
- Строительный уровень: Для контроля уклона.
- Уклономер: Для точного измерения уклона.
- Лазерный уровень: Для определения перепада высот на больших расстояниях.
- Рулетка: Для измерения длины труб и расстояний между креплениями.
- Перфоратор: Для сверления отверстий в стенах и перекрытиях для крепления труб.
Альтернативные решения для сложных случаев
В некоторых случаях, например, при сложном рельефе местности или ограниченном пространстве, может быть сложно обеспечить необходимый уклон канализационной трубы. В таких ситуациях можно использовать альтернативные решения, такие как:
Принудительная канализация
Принудительная канализация использует насос для перекачки сточных вод в канализационную сеть. Это позволяет прокладывать трубы без соблюдения уклона и даже поднимать сточные воды на высоту. Принудительная канализация может быть полезна в тех случаях, когда невозможно обеспечить самотечный отвод сточных вод.
Вакуумная канализация
Вакуумная канализация использует вакуум для транспортировки сточных вод по трубам. Эта технология позволяет прокладывать трубы на большие расстояния и с минимальным уклоном. Вакуумная канализация часто используется в районах с низким уровнем грунтовых вод или в районах, где сложно проложить традиционную канализационную сеть.
Правильный уклон канализационной системы – это критически важный фактор для ее эффективной и бесперебойной работы. Соблюдение нормативных требований и использование современных инструментов и технологий позволяют обеспечить необходимый уклон и избежать проблем с засорами и протечками. Тщательный расчет и контроль уклона на каждом этапе монтажа – залог долговечной и надежной канализационной системы. Не стоит пренебрегать этими простыми правилами, ведь исправление ошибок может обойтись значительно дороже, чем их предотвращение. Уделите внимание уклону, и ваша канализационная система будет служить вам долгие годы без проблем.
Описание: В статье подробно рассмотрены все аспекты, связанные с уклоном для канализации на метр, включая расчет, нормативные требования и практические советы по монтажу.
