Осмотр, который видит больше чертежей

На стройплощадке каждый этап работ сопровождается проверками, и одним из базовых инструментов контроля качества становится визуально-измерительный контроль в строительстве. Он позволяет на ранних стадиях заметить дефекты материалов, отклонения геометрии и ошибки монтажа, пока их еще можно исправить без дорогостоящих переделок. Инженер не разрушает конструкцию, а оценивает ее состояние по внешнему виду и замерам, сопоставляя результат с проектом и нормативами. Чаще всего услугу визуально-измерительный контроль в строительстве заказывают для металлоконструкций, сварных соединений, бетонных и железобетонных элементов, а также линейных объектов вроде трубопроводов и опор.

Что входит в процедуру

Любая проверка начинается с изучения исходной документации: проекта, технических условий, карт контроля. Затем специалист выезжает на объект и проводит внешний осмотр конструкций, оценивая наличие трещин, раковин, вмятин, коррозии и других видимых повреждений. Визуально-измерительный контроль в строительстве включает также проверку геометрических параметров — размеров, расстояний, углов, соосности элементов, чтобы убедиться в соответствии факта проекту.

Нормативные документы рекомендуют начинать комплекс неразрушающего контроля именно с визуального и измерительного метода, так как он позволяет отсеять грубые дефекты еще до применения более дорогих технологий.

Инструменты контролера

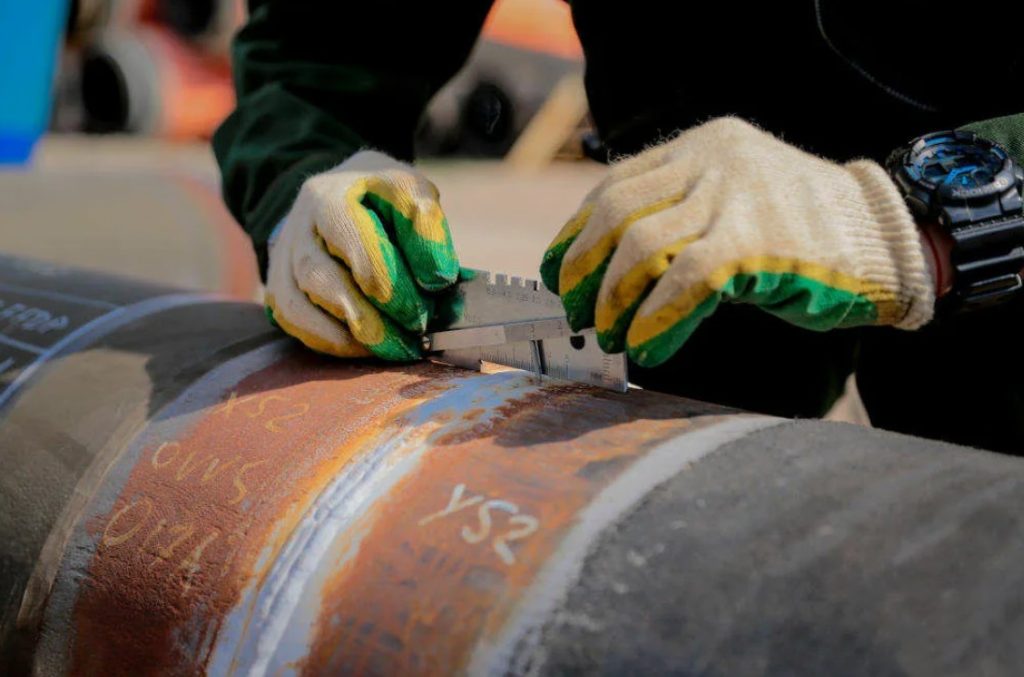

Для работы применяются простые, но точные измерительные и оптические средства. В ход идут металлические рулетки, линейки, штангенциркули, шаблоны для сварных швов, уровни, угольники, щупы для измерения зазоров. Визуально-измерительный контроль в строительстве может дополняться лупами, эндоскопами, фонарями и переносными прожекторами, когда требуется внимательно обследовать труднодоступные зоны или темные участки конструкций.

Этапы проведения

Обычно процедура разбивается на несколько шагов, привязанных к технологическому циклу. Сначала проверяют входящие материалы, затем качество подготовки к монтажу и сварке, далее — уже выполненные соединения и готовые конструкции. На завершающем этапе ВИК используют при техническом диагностировании, когда необходимо оценить состояние объекта в эксплуатации.

• Входной контроль заготовок и материалов.
• Проверка подготовки элементов под сварку и монтаж.
• Осмотр готовых соединений и конструкций.
• Диагностика эксплуатируемых объектов на наличие дефектов.

Кто имеет право проводить ВИК

Формально осмотреть конструкцию может любой инженер, но для официального заключения требуются аттестация и подтвержденная квалификация. Контролеры проходят специализированное обучение по неразрушающему контролю, знают требования нормативных документов и методы оценки выявленных дефектов. Визуально-измерительный контроль в строительстве зачастую выполняют сотрудники аккредитованных лабораторий, чьи протоколы принимают службы заказчика, технадзор и надзорные органы.

Инструкция по проведению ВИК прямо указывает, что контролер должен быть независим от подрядчика, чью работу он проверяет, чтобы исключить конфликт интересов.

Документирование результатов

Все обнаруженные несоответствия фиксируются в актах и протоколах, где указывают характер дефекта, его размеры и расположение. К документам могут прилагаться схемы, фотографии и ссылки на пункты стандартов, по которым проводилась оценка. Это позволяет не только принять решение по конкретной конструкции, но и проследить историю объекта при последующих обследованиях.

Роль метода в системе качества

На больших стройках этот способ контроля становится основой для дальнейших обследований. После того как визуально-измерительный контроль в строительстве подтвердил отсутствие грубых нарушений, к объекту подключают ультразвуковой, радиографический и другие методы, нацеленные на поиск внутренних дефектов. В комплексе это формирует многоступенчатую систему гарантии, при которой конструкция проходит несколько уровней проверки до ввода здания или сооружения в эксплуатацию.
